Защитные экраны от БПЛА на базе строительных лесов: как мы проектируем и собираем такие системы

Ключевое здесь не сетка, а расчёт. Несущие элементы должны выдержать ветровую нагрузку на закрытую поверхность, а она после навески полотна вырастает в разы. Именно просчёт на этом этапе, а не качество полотна, чаще всего заканчивается опрокидыванием конструкции — поэтому мы начинаем любой проект с обследования объекта и схемы раскрепления, а не с подбора сетки.

Почему леса, а не отдельно стоящая стойка

Строительные леса изначально проектировались как временная несущая система с известной несущей способностью узла, повторяемым шагом и заводскими сертификатами. Отсюда три практических преимущества:

• Предсказуемость. Производитель даёт допустимые нагрузки на ярус и опору — расчёт ведётся по паспорту, а не на глаз.

• Скорость. Металлические рамы и крепления собираются без сварки, монтаж идёт параллельно на нескольких захватках.

• Оборачиваемость. Конструкция снимается без следов на фасаде, материалы возвращаются в оборот.

Если защита нужна на ограниченный срок, мы предлагаем не покупку комплекта, а аренду строительных лесов: по окончании работ оборудование возвращается нам, и заказчик не остаётся с неликвидом на балансе.

Как выглядят проектные решения на практике

Ниже — рабочие схемы, которые наши инженеры готовят до выезда монтажной бригады. Они дают представление о том, что стоит за словами «подобрали комплект».

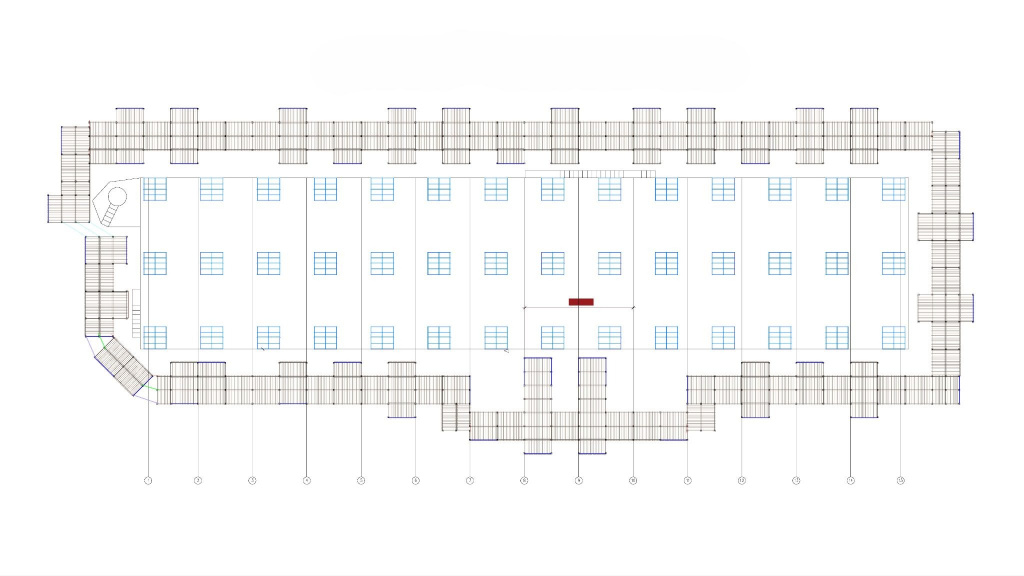

На первой схеме показан план обстройки протяжённого здания по осям 1–15. Хорошо видно главное: леса идут не сплошной лентой, а чередованием рядовых секций и уширенных выносных блоков — это точки, где расширяется база и снимается опрокидывающий момент. Синим отмечены узлы раскрепления к стене, шаг которых подбирается под парусность полотна. Отдельные вынесенные площадки у входных групп и по углам позволяют закрыть выступающие части фасада, не перекрывая проходы.

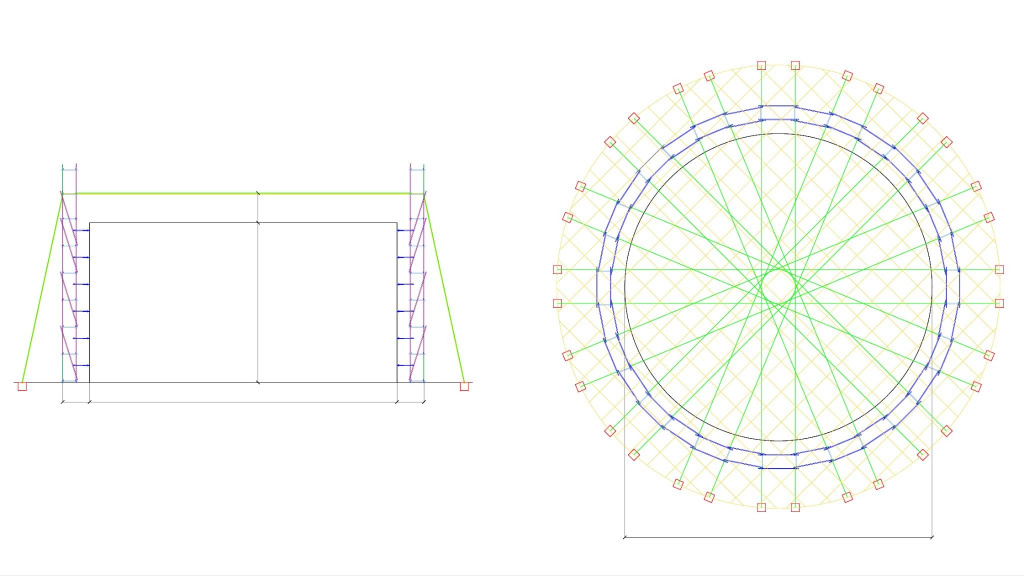

Вторая схема — два принципиально разных случая. Слева поперечный разрез отдельно стоящей конструкции над объектом: две башни, перекрытая верхняя связь и наклонные оттяжки с анкерами в грунт (красные квадраты — точки закрепления). Такое решение применяется там, где к самому сооружению крепиться нельзя. Справа — план кольцевой системы вокруг резервуара с радиальными оттяжками и сетчатым полотном по внешнему контуру; жёлтая штриховка показывает зону перекрытия, которая заметно шире габарита самого объекта.

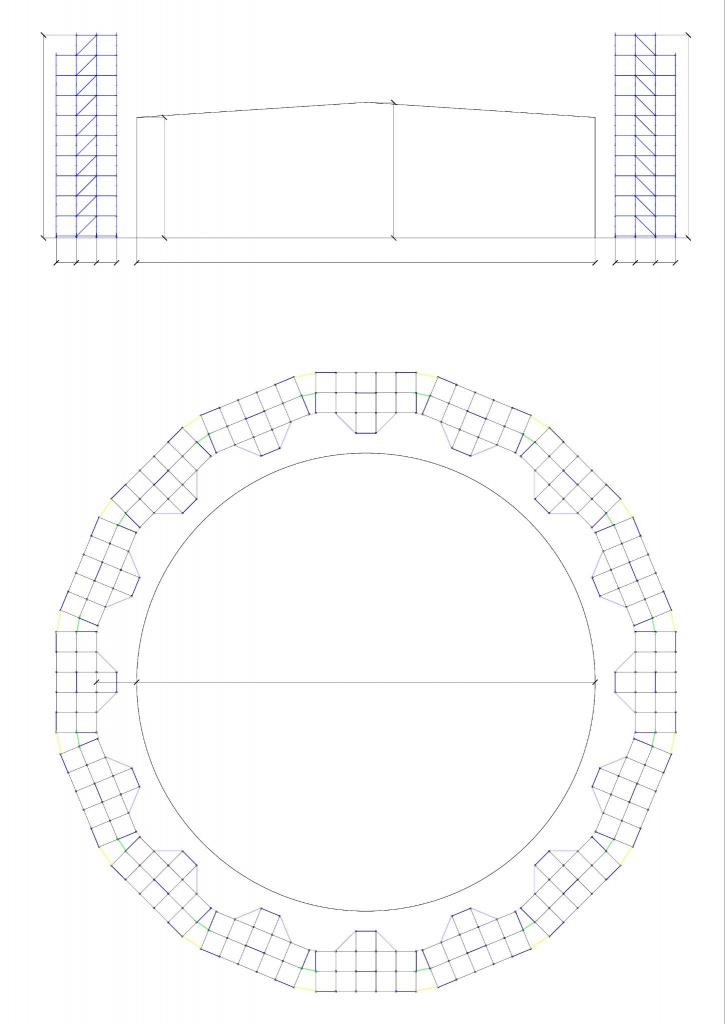

Третья схема детализирует кольцевую обстройку: на фасаде видна ярусность башен с диагоналями в каждой панели, на плане — многоугольная разбивка кольца с уширениями через равные секции. Именно эти уширения обеспечивают устойчивость всего кольца: без них конструкция вокруг круглого объекта работает как незамкнутая цепочка узких башен.

Из чего складывается работоспособная система

Барьер работает не как стена. Его задача — не остановить объект жёстким ударом, а изменить траекторию и погасить импульс за счёт деформации полотна.

• Сетка. Основной рабочий слой. Полипропиленовые и стальные полотна ведут себя по-разному: полимер тянется и гасит удар, металлическая сетка жёстче и лучше держит форму, но передаёт нагрузку на каркас почти без потерь.

• Каркас. Рамы, диагонали, ригели. Связи в обеих плоскостях обязательны: без них ярус превращается в шарнирный параллелограмм.

• Крепления. Хомуты, анкеры к стене, балласт. Слабое звено большинства сборок.

• Опорная база. Пятки, подкладные доски, распределяющие плиты — особенно важно на грунте.

Расчёт: где ошибаются чаще всего

Открытые леса имеют коэффициент заполнения около 10–15%. Затянутые сеткой — до 60–90%. Ветровая нагрузка растёт пропорционально, и конструкция, спокойно простоявшая год как фасадная, после навески полотна начинает работать парусом.

Отдельно считается локальный отпор в точке контакта: ячейка сетки должна быть меньше габарита возможных аппаратов, иначе полотно пропустит объект между нитями.

Типовые объекты и особенности применения

• Фасады зданий и высоких сооружений. Экран крепится к стене, база узкая, устойчивость держится на анкерах.

• Технологическое оборудование и обвязка резервуаров. Анкериться не к чему, поэтому нужна отдельно стоящая система с балластом или оттяжками.

• Кровельное оборудование. Критична нагрузка на перекрытие: тип и шаг опор подбираются под несущую способность плиты.

• Проёмы и ворота. Требуют сдвижных секций, иначе защита парализует работу объекта.

Популярные советы, которые упрощают картину

«Чем плотнее полотно, тем лучше». Наоборот: сплошной материал повышает парусность и не гасит удар — он рвётся по линии крепления, вырывая крепёж вместе с куском рамы. Работает именно сетчатая структура с контролируемым растяжением.

«Достаточно натянуть сетку между двумя стойками». Без замкнутого контура и диагоналей вся нагрузка приходит в одну точку. Такие решения складываются от бокового ветра раньше, чем от любого контакта.

«Балласт можно набрать любой». Мешки с песком, уложенные на верхний настил вместо базы, поднимают центр тяжести и ухудшают устойчивость. Противовес работает только внизу и только жёстко закреплённым.

«Конструкция временная, проект не нужен». Временная не значит нерасчётная. Проектирование обязательно везде, где в зоне возможного падения есть люди, транспорт или ответственное оборудование.

«Подойдут любые металлические леса с рынка». Разнобой в диаметре трубы и толщине стенки не позволяет применять паспортные нагрузки: узел собран, но его несущая способность неизвестна.

Как самостоятельно оценить пригодность комплекта

До монтажа материалы стоит проверить вручную:

• Труба. Овальность, вмятины на концах, следы правки в зоне узлов — под циклической нагрузкой такие элементы дают усталостные трещины.

• Сварные швы рам. Подрезы, непровар, пористость.

• Крепления. Резьба хомутов должна ходить свободно; закушенный болт при затяжке даст ложное усилие.

• Настилы. Отсутствие фиксаторов от подъёма ветром.

• Комплектность. Диагонали есть в паспорте, но нет в поставке — самая частая недостача.

• Документы. Паспорт с допустимыми нагрузками и схемой сборки.

Элементы подлежат замене при видимой деформации трубы, срыве резьбы, потере проушины. Ремонт допустим только заводскими методами. Комплект без маркировки и паспорта брать не стоит: расчёт на его основе проверку не пройдёт. Мы выдаём в аренду только оборудование собственного производства и парка с полным пакетом документов.

Сроки, цена и организация работ

Стоимость складывается из трёх частей: аренда или производство комплекта, монтаж, полотно с крепежом. На цену влияют высота и размеры экрана, тип грунта или фасада, необходимость анкеровки, класс сетки. Ориентировочный срок для типового участка фасада — от нескольких дней; отдельно стоящие системы с балластом собираются дольше за счёт устройства основания.

Порядок, по которому мы ведём объект:

1. Обследование объекта и определение защищаемого сектора.

2. Расчёт ветровых нагрузок с учётом заполнения.

3. Проектирование схемы: ярусы, шаг опор, точки анкеровки.

4. Подбор комплекта и полотна.

5. Монтаж и приёмка узлов.

6. Периодический осмотр в ходе эксплуатации.

Подобрать комплект, уточнить наличие и заказать доставку по Москве и области можно в Rentalform — схему под конкретный объект мы обсуждаем по телефону, обычно достаточно исходных размеров и фотографий.

FAQ

Какой высоты может быть такая система?
Предел задаёт не каркас, а анкеровка и база. При надёжном креплении к стене высота ограничена паспортом комплекта; для отдельно стоящих решений практический предел заметно ниже.

Можно ли эксплуатировать конструкцию зимой?
Да, но снеговая и наледная нагрузка на сетку учитывается отдельно: полотно с мелкой ячейкой набирает наледь и тяжелеет.

Подходит ли одна схема для всех объектов?
Нет. Экран у здания и экран вокруг резервуаров — принципиально разные расчётные случаи по устойчивости.

Что делать при повреждении полотна?
Менять секцию целиком. Локальные заплаты создают неравномерное натяжение и рвутся по границе ремонта.

Нужна ли для монтажа специализированная бригада?
Да. Работы на высоте выполняют наши аттестованные монтажники по наряду-допуску.

Вывод

Эффективное решение на базе строительных лесов — это не сетка, натянутая на раму, а инженерная система, где каркас, крепления и полотно подобраны под конкретную нагрузку. Модульность даёт скорость и обратимость, но не отменяет расчёта: устойчивость, анкеровка и качество материалов остаются определяющими для безопасности объекта и людей вокруг него.
